無限測溫系統原理

通過無線溫度傳感器的單片微處理器控制將被測設備溫度由溫度傳感器轉換成數字信號，再通過無線發射接收模塊傳遞至讀寫器，通過微處理器將采集到的溫度信息，通過485通訊模塊上傳到一臺PC計算機。將多個傳感電子標簽分布在讀寫器的周圍，在有效的通訊范圍內可以隨意添加、刪除、移動測溫終端。讀寫器則安裝在控制中心，控制中心計算機軟件實時監控每個點溫度的變化，溫度監測計算機從測溫通訊終端采集各監測點的運行溫度數據，在數據庫中作長期保存，實時顯示監測點的溫度變化曲線，并進行分析，一旦發現溫度過熱、或急劇升溫到設置報警溫度立即報警，實現足不出戶掌握整個系統的發熱狀況。

系統主要由無線溫度傳感器、測溫通信終端（溫度顯示儀）、溫度檢測預警工作站三部分組成。

無線溫度傳感器：由控制單元、無線數據傳輸和溫度測量三部分組成。測溫后，將溫度數據通過無線方式傳遞給測溫通訊終端。主要安裝在易發熱的電纜連接、變壓器與開關的表面。每個無線溫度傳感器具有的ID編號，實際安裝使用時記錄每個傳感器的安裝地點，并與編號一起錄入溫度檢測工作站計算機數據庫中。傳感器每隔一定時間（可以事先設定）自動發射一次監測點的溫度數據，發現溫度異常立即報警，可不受發送周期限制。

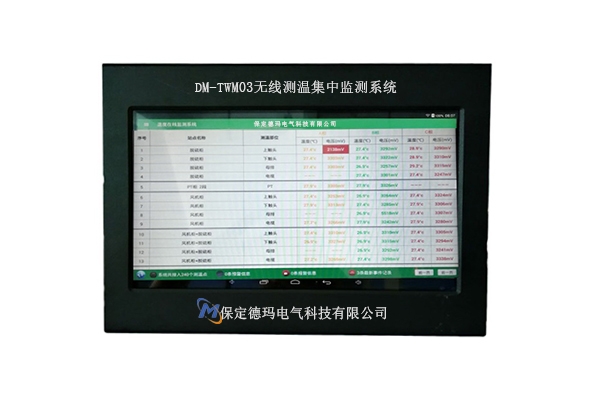

測溫通信終端（溫度顯示儀):安裝在集控室內，負責接收各無線溫度傳感器發送出的溫度數據，在數據庫中作長期保存，實時顯示監測點.

測溫工作站：負責接收各溫度顯示儀上傳的溫度數據集中顯示、分析處理。通過安裝在PC機上的后臺監測軟件，以電子地圖的形式顯示各測溫點的位置及溫度變化，實時在線遠程監測。
