高壓開關柜無線測溫系統設計原理
2.1系統的主要組成
無線測溫系統主要由無線溫度傳感器、無線溫度監測儀、監控中心上位機、通信鏈路構成,其中.無線溫度傳感器主要安裝在開關柜面板上.用來收集各子無線溫度傳感器的數據.并進行處理和儲存,所有的無線傳感溫度監測儀都利用RS485總線和監控中心上位機進行通信,從而組成分布式監測系統。
2.2無線溫度傳感器
無線溫度傳感器主要用來測量帶電物體表面溫度.如對高壓開關柜中的母排接頭和裸露觸電的運行溫度進行監測.無線溫度傳感器主要包括測量電路、溫度傳感器、無線調制接口、邏輯控制電路、供電電路。通過無線網絡將溫度信號傳送到無線溫度監測儀。無線溫度傳感器由于體積比較小.適合用來測量開關柜中的溫度熱接點,可以對開關柜中引出電纜接頭,觸頭、母線連接點的運行溫度進行測量。

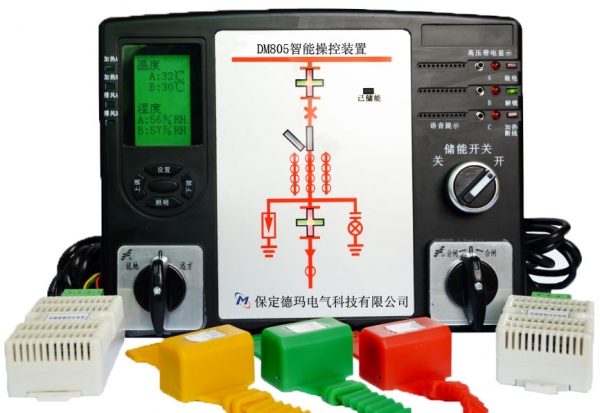

2.3無線溫度收發器
無線溫度收發器主要用來對溫度傳感器的數據收集、儲存、處理、報警信號輸出等,其中監控中心PC機和RS485進行通信。LCD人機交互主要用來對當前無線傳感器無線溫度監測信息和溫度數據信息進行顯示.現場用戶可以通過執行輸入操作、輸出操作進行控制。例如對無線傳感器進行查詢和設置,而無線溫度監測儀則可以用來進行運行日志的查詢和配置。
